RS485通訊是通過兩根線進行連接并通訊，分別是T/R+和T/R-；也有用A和B來表示；那么，T/R+和T/R-對應A和B如何連接呢？
如果百度一下，你會找到T/R+連接A;T/R-連接B的答案，可能對某些設備儀器是正確的，但如果在西門子smart200 PLC中是錯誤的！
我曾經用S7-200smart做modbus RTU通訊測試，按上述百度的方法連接，結果無法通信，不知是什么回事！到處查原因，折騰好幾天！最后實在沒有辦法,只有反過來連接，也就是T/R+連接B;T/R-連接A;結果成功了！為此，我特意發表這篇文章，幫助初學者少走歪路！

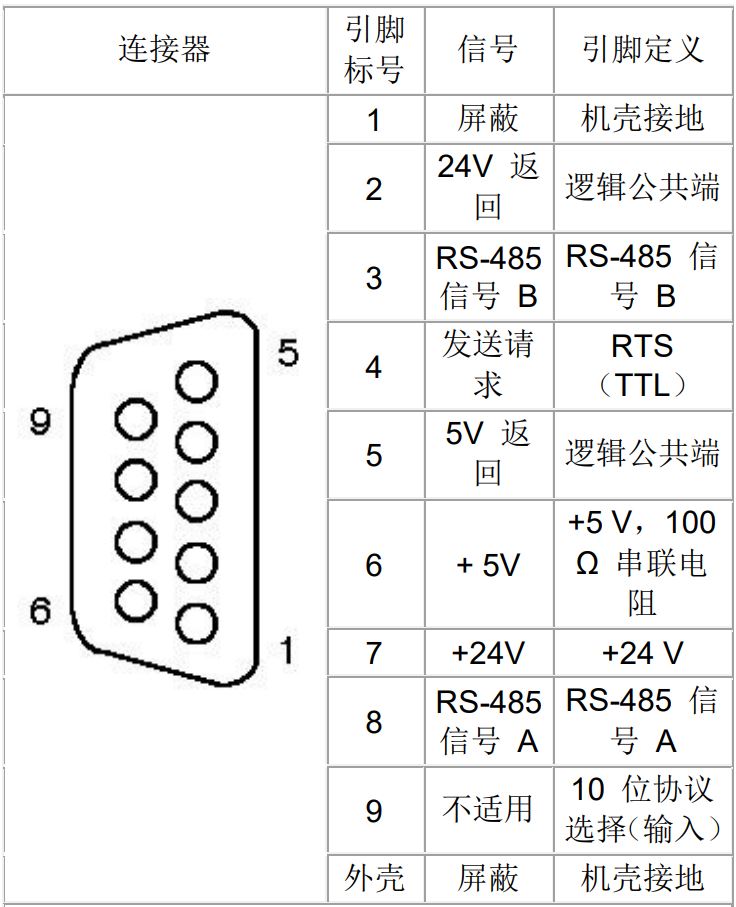

言歸正文，西門子官方定義的9針插頭的說明如下：

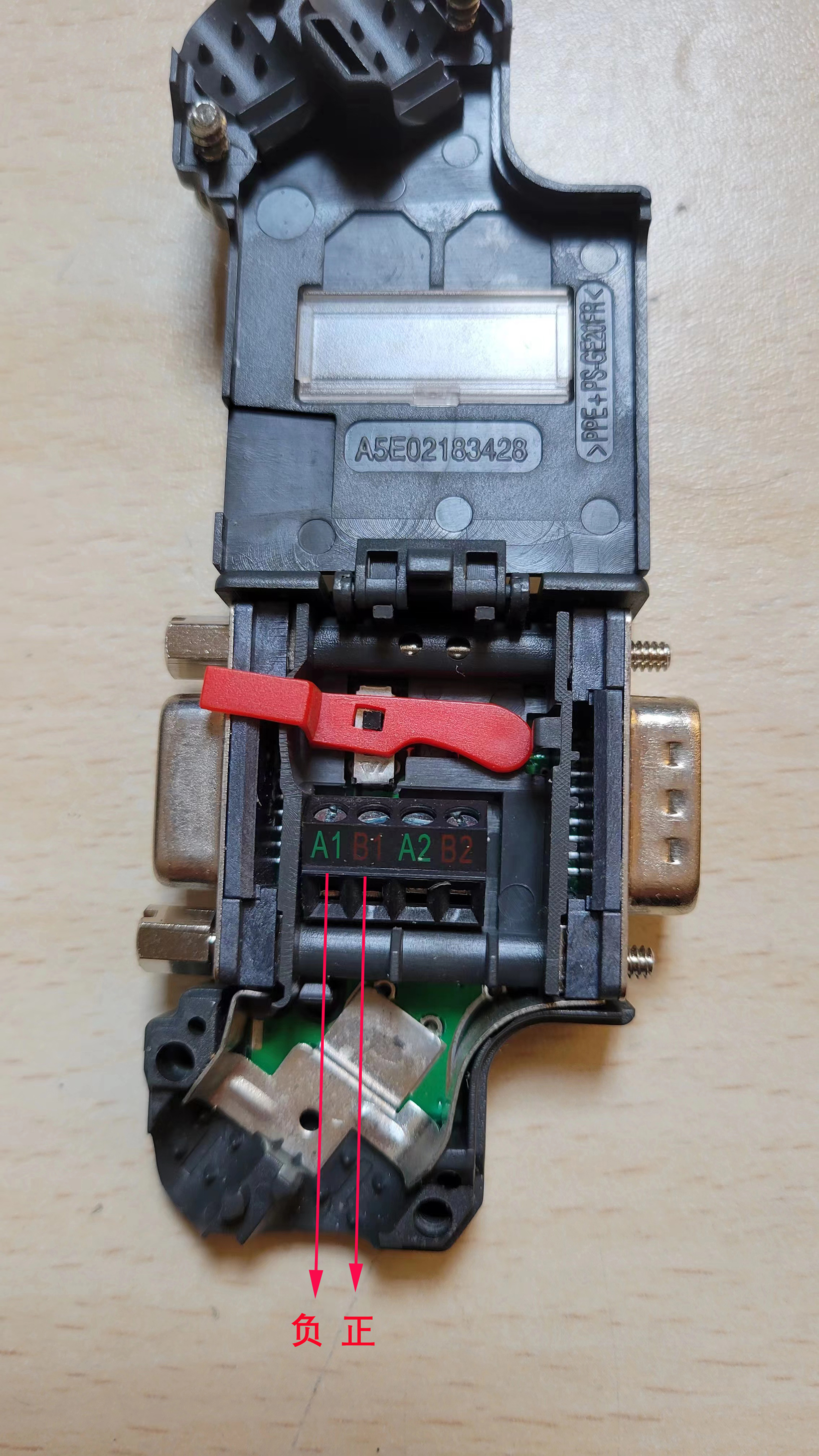

從上圖可見，485通訊連接點也就是3和8兩個點，如果插入西門子官方的連接器PROFIBUS DP(6ES7 972-0BA12-0XA0)，A對應8；B對應3。

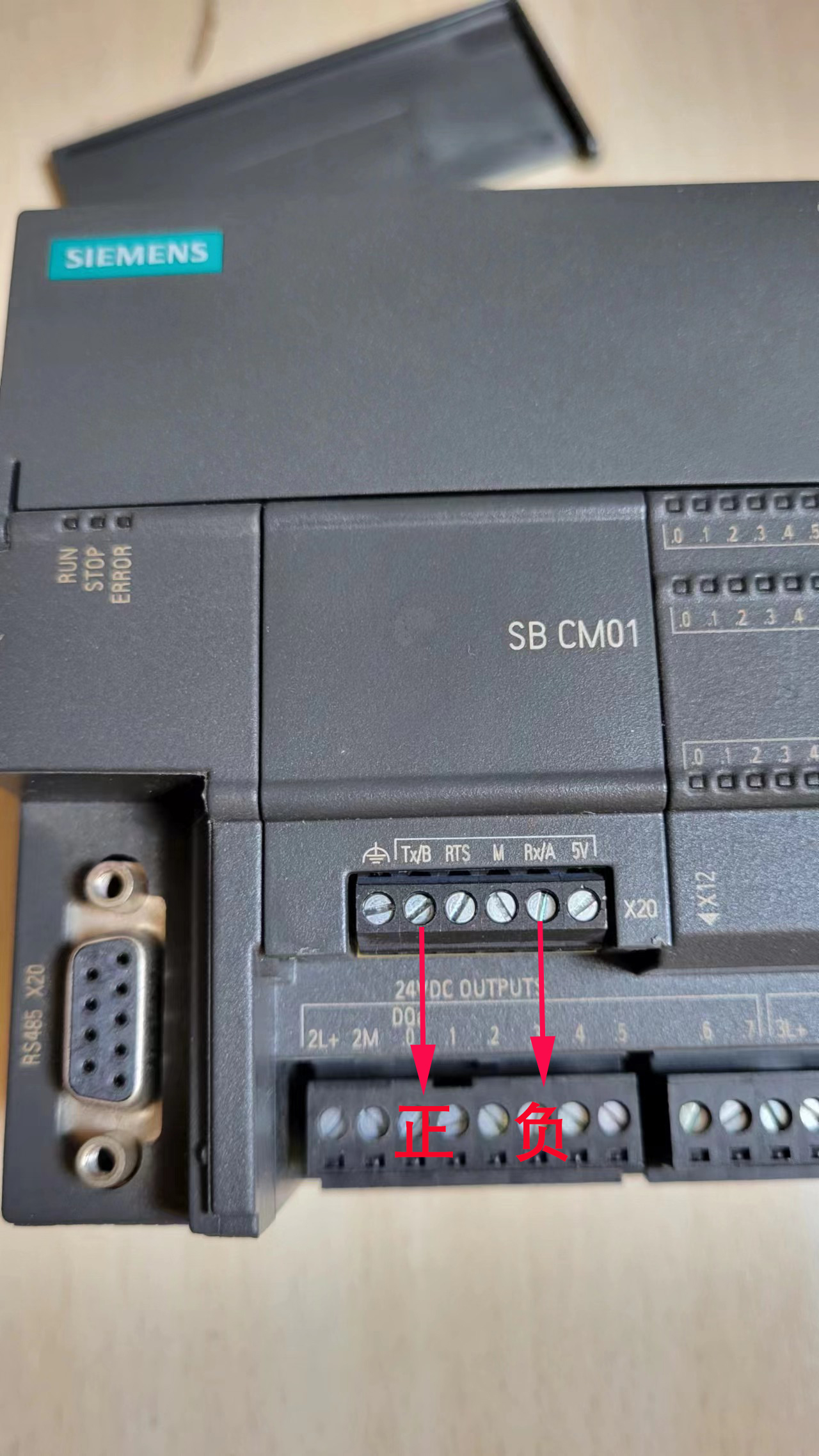

如果使用西門子SB CM01(6ES7 288-5CM01-0AA)擴展模塊,接線圖如下：
全文完！技術支持：廣州坤茂機電設備有限公司
