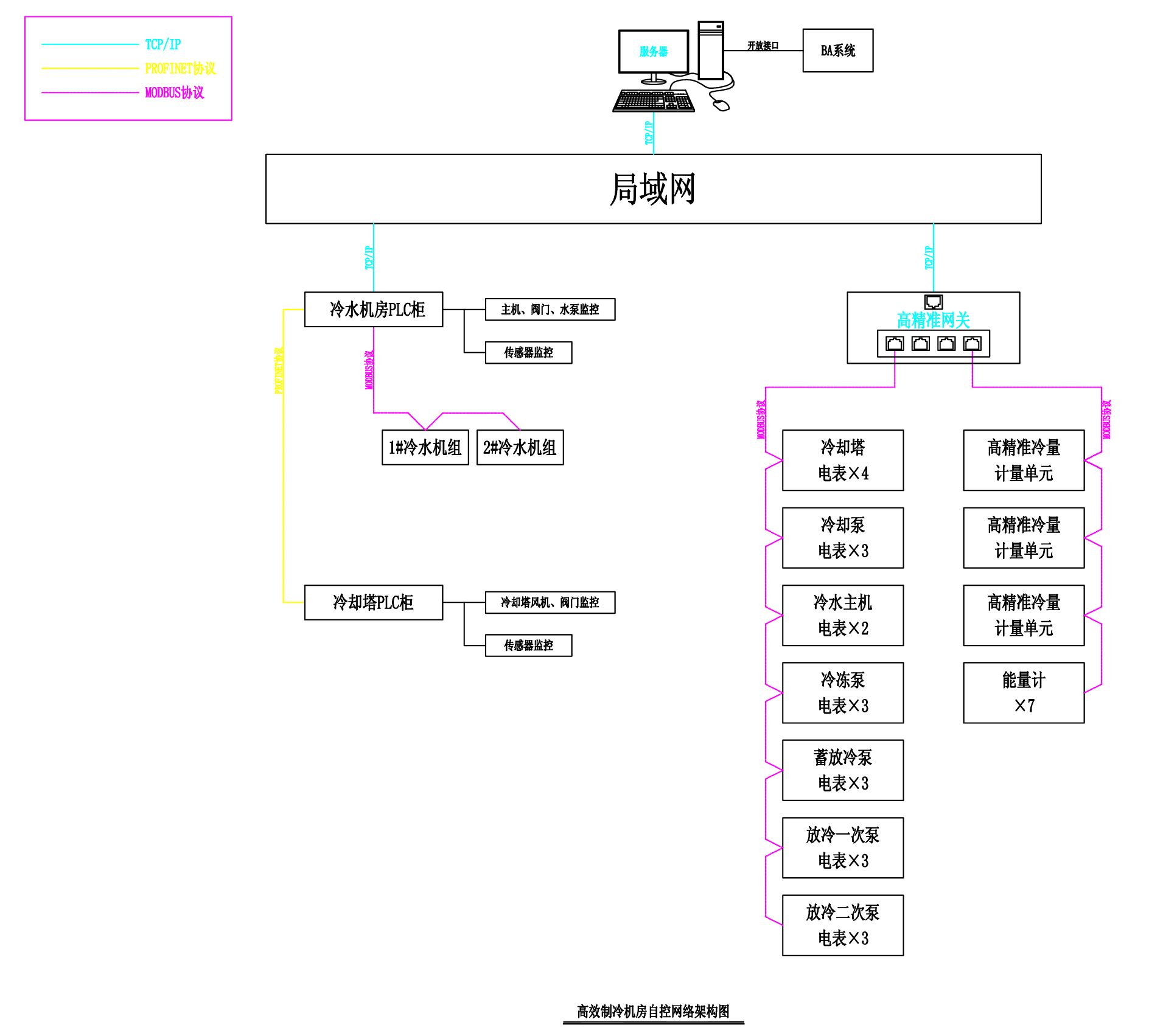

一、空調集中控制系統|高效冷站群控系統總體技術要求
1、空調集中控制系統|高效冷站群控系統是對整個制冷機房內的制冷主機、冷凍水泵、冷卻水泵、冷卻塔、電動閥等機電設備以及冷凍水系統、冷卻水系統進行監測和控制的自動化集成
系統;；全年綜合能效目標不低于EER5.2。
2、空調集中控制系統|高效冷站群控系統包含但不限于如下功能：自動化運行、能效精準計量及監測、系統熱平衡校驗、以能效為導向的優化控制策略、本地工作站及云服務器數據服務
功能，移動終端瀏覽功能。
3、空調集中控制系統|高效冷站群控系統采用先進的軟件架構與數據通訊技術，系統基于B/S結構，用戶可隨時使用移動電腦、平板、手機等移動終端通過Internet瀏覽器遠程登錄系統
中心服務器對冷站的運行情況及能效數據進行查看。
4、空調集中控制系統|高效冷站群控系統配置必須可擴展，各種控制類型的控制點預留10%的冗余點，系統須免費提供數據接口被第三方系統（如BA系統或者BMS系統）進行集成。
5、空調集中控制系統|高效冷站群控系統包括以下模塊：計算機及網絡附件、軟件平臺、PLC控制器及擴展模塊、傳感器、精準計量及能效監測模塊、系統熱平衡校驗功能、能效優化控
制，系統調試服務。
6、空調集中控制系統|高效冷站群控系統數據具備雙發功能，冷站數據同時提供給本地工作站和云端服務器，業主可以在機房的工作站或者通過移動電腦、平板電腦等移動終端隨時查看
冷站的運行及能耗情況。
7、云端服務器必須包含但不限于如下條件:
（1）明確收費模式，了解云平臺的計費方式，如按使用量、存儲量、服務等級等計費，確保費用透明合理。
（2）平臺穩定性，平臺應具備可靠的安全機制，防止數據泄露和丟失。確保云平臺具有高可用性，保證系統的持續穩定運行。
（3）平臺可移植性，在需要遷移時，能夠方便快捷地將相關數據和應用遷移到其他平臺。云平臺應與其他系統和應用具有良好的兼容性，便于遷移和整合。
8、空調集中控制系統|高效冷站群控系統應對如下參數進行監控（包含但不限于）：
（1）冷水機組的啟?？刂啤⑦\(yùn)行狀態、參數的顯示、故障報警。
（2）冷卻塔的啟?？刂?、運行狀態、頻率調節、運行頻率、故障報警。
（3）冷凍、冷卻水泵（主備泵）的選擇與連鎖控制。
（4）水泵的啟?？刂?、運行狀態、頻率調節、運行頻率、故障報警。
（5）電動閥的啟?？刂?、狀態反饋。
（6）被控參數的設定和顯示（包括冷凍水供回水溫度、冷卻水供回水溫度等）。
（7）動態顯示系統流程圖，顯示系統各設備運行動態。
（8）手/自動切換及現場手動控制。
（9）歷史數據的適時采集與曲線圖記錄并儲存。
（10）最不利點的監控，通過第三方BA系統數據接口進行集成監控。
（11）其他應該具備的功能。
二、空調集中控制系統|高效冷站群控系統軟件平臺技術要求
1、圖形界面要求
（1）彩色圖形界面必須直觀、實時顯示但不限于如下信息：室外氣象參數，冷站整體能效值，冷站能效標尺，冷站制冷量、冷站耗電量，制冷機能效值（KW/KW），冷
凍水泵輸配系數、冷卻水泵輸配系數、冷卻塔輸配系數，制冷主機耗電值，冷凍水泵耗電值，冷卻水泵耗電值，冷凍水系統參數，冷卻水系統參數。
（2）界面必須有冷站能效尺，直觀表現冷站能效等級為：“優秀”，“良好”，“一般”，“急需改善”。
（3）系統必須有熱平衡校驗功能，軟件實時對系統的熱平衡進行檢測以驗證測量數據的有效性，并在界面實時顯示冷站熱平衡校驗標尺及熱平衡率。
（4）三維顯示冷站的設備布置圖及水路布置圖，并在圖上顯示每臺設備及管路的詳細參數及信息，并有數據儲存及統計功能，可以對每臺設備的實時及歷史數據生成
曲線和報表，可按日期及設備進行詳細數據查驗。
2、系統軟件穩定性要求
(1)抗干擾能力強，能夠在復雜的工作環境中穩定運行，不受外界干擾。
(2)容錯性高，對輸入數據的錯誤有一定的容忍度，不會因少量錯誤數據而導致系
統崩潰。
(3)長時間運行穩定，能長時間連續工作，不出現無故死機、程序異常等情況。
(4)數據一致性，確保數據的準確性和一致性，避免數據丟失或錯亂。
(5) 系統恢復能力，在遇到故障或異常情況后，能夠快速恢復正常運行。
(6) 兼容性好，與其他相關系統和設備兼容良好，不會產生沖突或不穩定因素。
3、系統運行操作和權限要求
（1）提供系統安全級別管理，增強系統的安全性。應用程序的調用，操作畫面顯示，設備操作，都可以賦予權限管理。普通用戶只要登錄用戶名和密碼，即可瀏覽控
制畫面，但不具備任何設置權限。如需具備設置權限，則具體權限管理分：一級，具備系統開關機；二級，可調工藝參數設置權限，同時具備單設備、單閥門開關機；
三級，具備增刪一二級賬號。除此之外還能限制某些關鍵程序的訪問，如：過程數據庫的重裝及過程數據庫的寫入操作?？梢酝较到y(tǒng)管理員提供windows 的用戶名
和密碼，作為系統軟件的登錄名和密碼。
（2）對每一個監控對象，操作員可在監控對象所屬的系統圖畫面通過點擊代表設備的圖標打開監控對象的控制畫面（以下簡稱控制畫面），給監控對象施加操作指令
，控制監控對象的運行。
3、系統報警功能要求
（1）方便、靈活、可靠、易于擴展的報警系統，報告系統活動及系統潛在的問題，保障系統安全運行。提供多種報警管理功能，基于重要事件的報警優先于系統故障
報警、報警過濾功能，以及通過撥號網絡的遠程報警管理等。必須能夠自動監測各種類別的報警，包括一般報警、預報警，重要報警
等,并且在畫面上顯示相應報警點。報警隨即進入歷史數據庫，可長期存儲和根據用戶的需求進行各種查詢，如按用戶、故障類型、發生時間等條件或條件組合進行查
詢。歷史數據庫中的報警記錄可長期存檔并作后期分析，如自動分類統計等。對于告警屏蔽和告警過濾都可以通過組態方便的實現。用戶可以自定義告警顯示信息。
可以定義告警的優先級，不同類別的告警使用不同的顏色。
（2）故障報警分類：系統應設有冷機、水泵等設備故障報警、變頻器故障報警、控制器通訊故障報警、傳感器數據異常報警、用戶側用冷量異常報警等。
4、系統報表功能要求
（1）系統應提供豐富的在線報表生成功能，可自動生成各種定制化能耗數據報表，收費單據及報警信息報表并支持Excel或?qū)С觯约霸诰€打印功能。
（2）能耗報表主要包含冷站的總能耗報表、分類能耗報表、同比能耗報表、環比能耗報表、分項能耗報表、詳細用能數據分析展示，界面采用直觀的圖形化界面（柱
狀圖、餅圖等呈現方式）來分析展示能耗數據，支持逐日、逐周、逐月、逐年和自定義的自由查詢功能。提供多種查詢結果的報表導出功能，方便將查詢結果作為節
能監管部門日常文檔的一部分提交。
（3）能耗分析主要功能包含同比能耗分析、環比能耗分析、計劃月實際對比分析、能耗結構分析。完成數據的管理和計算，對用戶進行用冷計算及排名。
（4）系統為冷站用戶提供每月冷費賬單結算，用戶可設置每月結算周期、用電單價及結算方式，系統根據用戶配合參數每月定期自動生成用戶結算賬單，賬單支持打
印功能。
5、能耗計量功能要求
（1）實現各類能源數據的分散采集和集中管理，幫助冷站提高配電、水循環等系統的自動化管理水平，以減少故障和簡化日常維護工作。同時將能耗數據提供給能源
管理模塊進行統計分析。
（2）能量管理功能，應用平臺實現對制冷機房系統總用電量、冷凍水供回水溫度（流量）、冷卻水供回水溫度（流量、補水量）等各部分溫濕度參數、水量、冷量（含
各用戶側冷量、能源站補水量、各主要設備用電量）等數據的采集、統計、分析、報表功能。
（3）數據查詢，應具備對建筑、樓層、數據時間、計費類型數據的查詢功能。
（4）權限設定，數據交換，用戶需查詢的數據可以以標準、通用的格式(如 Excel）直接導出，在互聯網上發布，而無需通過數據格式轉換應具有權限組管理功能，允
許建立多個不同權限級別的權限組，靈活設定各級別權限組的操作員的每項權限。
（5）數據交換，用戶需查詢的數據可以以標準、通用的格式(如 Excel）直接導出，在互聯網上發布，而無需通過數據格式轉換。
（6）設備動態檢測記錄，具有設備動態檢測記錄功能，通過這個功能管理者很方便地了解到現場設備的使用時間、使用狀態及性能?？梢詣?dòng)態記錄設備在特定時段內
的使用狀況，并生成動態曲線。
（7）階梯電價，配合電表實施階梯電價，進行計量和記錄的功能。
（8）對一些暫時未實現自動化采集的設備，且這些設備無法通過已接入自動化采集設備換算出來的，要求人工補錄，以保證數據的完整性和統計數據的準確性。同時
對建筑面積、功能區域劃分、人員情況、運轉時間等客觀數據實現錄入或?qū)搿?/span>
三、空調集中控制系統|高效冷站群控系統PLC控制器及擴展模塊
1、CPU模塊
（1）、CPU工作溫度為0-60 ℃，適應工業環境和電氣干擾的環境下工作。
（2）、控制器具備工業級高性能處理器，位處理速度不低于40納秒，背板總線通訊速率不低于400Mbits。
（3）、I/O站模塊安裝位置和數量可以靈活放置，不受槽位限制，支持熱插拔。
（4）、支持可擴展內存卡，且該內存卡能被普通電腦讀寫，備份，恢復和下載程序固件更新。并能存儲程序和系統文件之外的其他文件（如歸檔數據，配方文件，產品
pdf手冊，培訓文檔等等）。
（5）、控制器支持系統自診斷功能，可以監視到每一個模塊和對應通道的實時系統診斷信息。發生故障時無需編程就可通過編程軟件、人機界面、網絡服務器等途徑快
速準確地識別受影響的通道。即使在控制器處于STOP狀態時也能進行系統診斷。系統診斷不占用CPU的程序資源。
（6）、能提供1個以上10M/100M以太網接口以及符合國際和國家標準(IEEE…..)的各類接口（如PROFINET，Modbus TCP，標準TCP/IP，UDP協議等等），滿足網絡通訊以
及控制器與就地設備通信的要求。控制器還應提供與手提計算機通信的接口，可以直接通過以太網接口下載程序。
（7）、遠程/就地設備的IP地址和設備名稱可根據主控制器的IP地址和設備名稱相應地自動分配，無需對每個設備依次手動分配。當更換遠程/就地設備時，無需使用編
程器為新I/O設備重新分配IP地址和設備名稱。
（8）、符合IEC1131-3國際標準的靈活的編程語言支持，數據格式符合IEC1131國際標準。系統支持編程語言包含：梯形圖、結構化文本、語句表、功能塊等；支持可自
動優化參數的PID等先進控制功能。
（9）、采用OPC-UA、Modbus TCP/IP、EtherNet/IP或TCP/IP協議與上位機通訊，數據通訊速率100Mbps或以上。
2、通訊接口
（1）、以太網通訊接口可采用CPU內置接口或獨立的通訊模塊實現，支持PROFINET或Modbus-TCP/IP。可通過標準MAC地址直接通過以太網接口為模塊指定臨時IP地址。
通訊模塊可以通過模塊自帶的通訊接口或者軟件進行設定IP地址。
（2）、控制系統應該提供RS-485串行接口方式的，Modbus或者EtherNet標準通信規約的接口，以保證方便的與主機控制器、配電柜、冷量表、第三方制冷工藝設備等公
用設備控制系統進行通信。
（3）、控制系統中的遠程通訊，應采用PROFINET通訊規約，通訊速率恒定，速率不低于100Mbps，不隨站點數和距離的增加而衰減，保證遠程I/O與本地I/O同步更新，
以確?？刂葡到y(tǒng)的安全性和實時性。
（4）、以太網支持I/O 掃描方式，能自動識別以太網上各種設備，方便用戶實時在線的增減設備，方便維護。3、輸入/輸出模塊
（1）、監測、控制系統容量符合國標規范要求，數據存儲容量不應少于3年。控制器實際使用監控點數（硬件點）具備擴展能力，預留的點包含AI、AO、DI、DO四種類型，
且備用量為系統圖示15%.
（2）、可擴展且高度靈活的分布式I/O系統，設計緊湊(模塊寬度15mm，單個模塊最多支持16通道)，在控制柜內可達到最佳的經濟性。
（3）、通訊接口支持光纖連接，具有光電轉換功能。
（4）、每個接口模塊最多支持64個I/O模塊（最多1024個信號）。各個負載電勢組的形成無需添加電源模塊。
（5）、采用直插式端子技術，接線無需工具。
（6）、可在系統運行期間更換模塊和端子盒（“熱插拔”）。
（7）、I/O模塊配置要求：
0~20mA或4~20mA直流電流
0~10V或0~5V直流電壓
溫度（NTC、PT等）、濕度傳感器
有源（DC 24V）或無源觸點
脈沖累加器
觸點閉合（DC 24V）
觸點斷開（DC 24V）
繼電器模塊（AC 220/24V），含開關觸點及三態觸點2種規格
四、傳感器
1、普通水管溫度傳感器
（1）、輸出信號:4-20mA
（2）、測量溫度范圍:-10 ~ 60 ℃(根據系統設計選配)
（3）、精度:±0.1℃
（4）、套管安裝螺紋規格:G1/2-14
2、水管壓力傳感器
（1）、輸出信號:4-20mA
（2）、測量范圍:0~16bar(根據系統設計選配)
（3）、精度:±1%FS
（4）、管道接口:G1/4 male
3、室外溫濕度傳感器
（1）、1、輸出信號:4-20mA
（2）、溫度范圍:-10℃-60℃
（3）、濕度精度:±3%
（4）、溫度精度:±0.2℃
五、能效精準計量監測模塊及熱平衡校驗?zāi)K
1、精準數據監測及驗證模塊（子系統）應符合ASHRAE Guide 22 和 AHRI 550/590 標準，熱平衡率不超過±5％。制冷機房系統安裝調試完成后，應至少按每1分鐘的
間隔測量以下參數：
（1）、冷凍水總管的流量、冷凍水總管的供水和回水溫度。
（2）、所有制冷主機、冷凍水泵、冷卻水泵、冷卻塔及所有輔助設備的電能耗。以及制冷機房系統總用電量。
（3）、冷卻水總管的流量、冷卻水總管的供水和回水溫度、冷卻水補水量。
（4）、冷凍水系統及冷卻水系統供回水總管壓力。
（5）、滿足所有系統信息上傳下載最大運行迸發數。
（6）、數據采集時間低于2S。
2、精準數據監測及驗證模塊（子系統）傳感器及儀表配置要求需滿足以下幾點：
（1）、冷凍水和冷卻水回路安裝的流量計類型為插入式超聲波產品，精度要求不低于 1 級 (±1%)。
（2）、水管溫度傳感器精度不低于 ±0.1℃，保護套管應保證溫度探頭可以與流體直接接觸。每個水管溫度傳感器需提供出廠的標定證書，以保證每個水管溫度傳感
器經過校準。
（3）、冷水機組、冷凍泵、冷卻泵和冷卻塔等設備分別配置精度不低于 0.5級的智能電表（互感器精度不低于1級）。
（4）、數據采集器設備通過專業機構電磁兼容測試，且通過平均無故障連續運行時間（MTBF）不小于60天的測試，通過國家節能產品認證或環保產品認證。
（5）、所有儀表儀器需提供專業機構出具的標定證書或檢測報告。
（6）、數模轉換器應當具有最小 16 位分辨率的 A / D 轉換器。
六、能效優化控制策略
系統的控制采用“系統能效最優”的控制策略，綜合計算設備性能，結合“精準計量和能效監測”、“熱平衡校驗”模塊實時對系統進行反饋，系統持續尋優控制
。同時，還通過“全年8760h負荷模擬”結合“趨勢數據”對系統進行前饋控制。
1、精準計量及熱平衡校驗：系統數據是控制的基本，控制系統使用高精度儀器，同時具備熱平衡校驗功能，保證系統輸入數據及反饋數據的精確性和有效性。
2、主動尋優控制：通過全年8760h負荷模擬，綜合計算各設備性能，同時結合不同季節的氣象條件，對設備進行優化組合運行，并持續調整設備的運行參數，保證系統
持續優化并高效。
3、前饋控制：負荷模擬結合趨勢數據進行預判，系統進行前饋控制。
4、歷史數據：系統保存完成的歷史數據，可進行系統趨勢分析，為系統前饋控制提供依據。
七、高效控制策略
1、設備啟停連鎖策略
（1）、啟動連鎖：冷卻水泵啟動→主機冷卻水電動蝶閥/冷卻塔電動蝶閥開→全開反饋信號→冷卻塔風扇開→冷凍水泵啟動→冷凍水電動蝶閥→全開反饋信號→主機無報
警→主機啟動；
（2）、停止連鎖與開啟連鎖相反。
2、冷水機組控制策略
（1）、自適應啟停控制：系統具有模塊化編程設計，可根據項目系統形式和運行情況，選擇最優的控制模式組合。冷機啟?？刂苹诨臼录刂瞥绦蚝蛯?shí)時負荷計
量，根據冷凍供水溫度設定值進行加減載。
（2）、智能順序：系統對于冷機的臺數及順序控制，應區別于傳統的固定時間表順序和運行時間平衡順序，選擇新一代的冷站控制——智能順序。即系統應具備自動進行
效率尋優的開機搭配方式。
（3）、冷凍水重設：系統能根據室外焓值，在滿足末端需求的前提下，系統自動調節冷凍水側設定溫度，盡量提高供水溫度設定值。
3、冷凍泵控制策略
冷凍泵應采用“溫差控制優先，壓差控制備選”的控制方式。溫差控制體現水系統節能性，壓差保證水系統的供給能力，可切換控制。同時，為了保持水泵散熱
、系統水流量和主機最低流量，每臺水泵都應具備頻率下限保護值。
4、冷卻泵控制策略
冷卻泵應采用溫差的控制方式，與目標參數進行對比，當系統溫差值大于溫差需求值時，增加變頻器頻率，增大流量；反之當系統溫差值小于溫差需求值時，減小變
頻器頻率降低能耗。同時，為了保持水泵散熱、系統水流量和主機最低流量，每臺水泵都應具備頻率下限保護值。
5、冷卻塔控制策略
冷卻塔控制的基本邏輯應采用多開塔、均勻補水、統一變頻，充分利用冷卻塔的散熱面積。
（1）、臺數自動調節：系統應根據冷卻回水溫度、控制目標值、冷塔風扇實際運行頻率，頻率上下限值進行冷卻塔臺式調節。
（2）、風扇變頻調節：系統應通過“濕球溫度+逼近度”計算目標值與冷卻回水溫度比較來控制冷卻塔風機頻率。
（3）、冷卻水溫保護調節：當冷卻回水溫度一直低于主機低溫保護值時，系統應控制關掉所有風扇，以回升溫度。
6、冷凍旁通閥控制策略
系統通過調節冷凍旁通閥開度，保障運行中的冷水機組安全穩定運行的最小水流量需求。當冷凍水供回水壓差實際值小于最低壓差設定值時，系統自動旁通閥加大開
度，直至壓差值到達設定值;當冷凍水供回水壓差實際值大于最低壓差設定值時，系統自動旁通閥減少開度，直到閥門關閉。
八、系統調試服務
智能控制系統調試包含：智能控制的系統調試、精準能效監測裝置調試、系統能效調適和系統用能應用調試。。
高效機房智能控制系統與精準能效監測裝置調試工作開始前，要確保系統設備安裝、布線完成，冷站系統設備整體聯合調試完成。根據本項目冷站智能控制系統特
點、結合現場實際施工情況，進行智能控制系統系統調試工作。
在調試階段將對系統所有監控點進行上電前線路、點對應關系、傳感器信號檢查、執行器信號檢查、控制器功能測試、工作站軟件調試、單機設備功能調試、系統
聯動調試、系統試運行觀察等。同時對精準能效監測裝置進行數據準確度校驗。
