隨著工業自動化的不斷發展，軟啟動控制柜成為了現代電氣控制系統中不可或缺的部分，尤其在電動機的啟動過程中起到了至關重要的作用。通過軟啟動技術，可以有效地減少電動機啟動時對電網的沖擊，降低機械設備的磨損，延長電動機及相關設備的使用壽命。

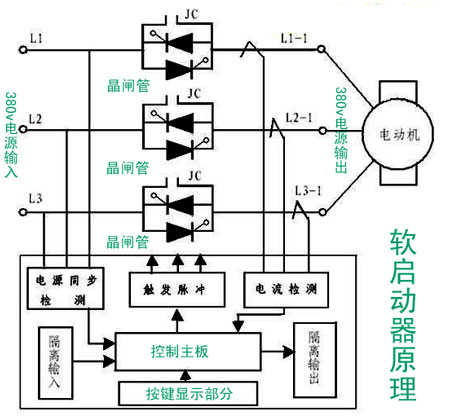

軟啟動控制柜原理圖，顧名思義，主要通過控制電動機的啟動過程，以減小電動機啟動時的電流和機械沖擊。通常，軟啟動控制柜由多個電氣元件組成，包括電動機、變壓器、繼電器、接觸器、過載保護裝置等。而其核心原理在于通過調節電壓的方式實現電動機的平穩啟動。具體來說，軟啟動控制柜的原理圖通常包括以下幾個重要組成部分：

電動機接線部分：電動機是整個控制系統的核心，軟啟動控制柜的設計要確保電動機在啟動過程中能夠得到平穩、可控的電力供應。

變壓器：軟啟動控制柜內一般會配置一個變壓器，用于將輸入電壓轉換為合適的電壓水平，從而實現電動機的軟啟動。通過逐漸增加電壓的方式，可以有效地減少電動機啟動瞬間的電流沖擊。

過載保護裝置：為了確保設備的安全性，軟啟動控制柜通常會配備過載保護裝置。一旦電動機運行過程中出現過載或異常情況，過載保護裝置會自動斷開電源，從而保護電動機及其他電氣設備不受損害。

繼電器與接觸器：繼電器和接觸器是控制系統中的關鍵元件，通過這些裝置可以實現對電動機的啟動和停止控制。繼電器在軟啟動過程中起到保護和控制作用，而接觸器則負責電動機的實際接入與斷開。

微處理器控制模塊：隨著技術的進步，現代軟啟動控制柜通常采用微處理器控制模塊，能夠?qū)崿F(xiàn)更加精準和智能的電機啟動控制。微處理器可以根據負載的變化動態調整啟動策略，確保啟動過程更加平穩、效率更高。

通過以上元件的協作，軟啟動控制柜能夠?qū)崿F(xiàn)對電動機啟動過程的全面控制，避免了傳統直接啟動方式中可能出現的高電流沖擊和機械振動問題。而這一切，都能夠通過一張簡單而精巧的原理圖得以呈現。對于電氣工程師和技術人員來說，熟悉軟啟動控制柜的原理圖，不僅有助于理解軟啟動技術的運作機制，還能在實際安裝與維護中提升工作效率。

軟啟動控制柜的優勢

軟啟動控制柜的應用，不僅能夠提高設備的工作效率，還能夠大大延長電動機及其他設備的使用壽命。具體來說，軟啟動控制柜具有以下幾個顯著優勢：

減少電網沖擊：傳統的電動機啟動方式常常會導致電網電流驟增，給電網帶來較大負擔。而軟啟動技術通過逐步增加電壓的方式，使電動機的啟動過程更加平穩，從而避免了電網的瞬時電流沖擊。

延長設備壽命：軟啟動不僅能減少電動機啟動時的電流沖擊，還能有效減小機械振動。長時間下來，能夠有效降低電動機及其相關設備的磨損，延長設備的使用壽命。

節省能源：通過平穩啟動，電動機在啟動階段的能耗大大降低，有助于節約能源。軟啟動控制柜還可以通過智能控制，優化電動機的運行狀態，提高系統的能效。

提高系統可靠性：軟啟動控制柜配備了過載保護和過壓保護等安全功能，可以有效預防電氣故障，保障系統的穩定運行。即便在突發狀況下，過載保護裝置也能及時切斷電源，保護電動機及其他設備免受損壞。

智能化控制：現代軟啟動控制柜配備了先進的微處理器控制系統，能夠根據實際負載自動調節啟動過程。這種智能化控制不僅提升了操作的便利性，還使得設備在不同工作環境下能夠始終保持最佳的啟動效果。

隨著技術的不斷發展，軟啟動控制柜的應用場景越來越廣泛，除了傳統的電動機啟動外，它還被廣泛應用于泵、風機、壓縮機、輸送帶等各類設備中，為企業提供了更加高效、安全的電氣控制解決方案。

在日常的工業應用中，軟啟動控制柜的設計與選型至關重要。合適的設計能夠確保系統穩定運行，避免因設計不當而導致的設備故障。因此，在選擇軟啟動控制柜時，必須考慮到諸如負載類型、電動機功率、電源電壓等多個因素。

軟啟動控制柜的設計要點

負載類型與功率匹配：不同類型的負載對電動機的啟動要求不同，因此在設計軟啟動控制柜時，首先要根據實際負載的特性來選擇合適的控制方式。例如，對于泵類負載，可以選擇較為溫和的啟動曲線；而對于風機類負載，則可能需要更為快速的啟動過程。還需要根據電動機的功率來合理選擇變壓器、接觸器等關鍵元件的規格。

電源電壓的適配性：軟啟動控制柜需要適應不同的電源電壓，并確保設備在各種電壓條件下都能穩定運行。在實際設計中，通常會根據電動機的額定電壓來選用合適的變壓器，以確保電動機在啟動過程中的電壓能夠逐漸升高，避免電動機因電壓過高或過低而損壞。

過載保護與故障檢測：過載保護是軟啟動控制柜中不可或缺的一部分。設計時需要根據電動機的額定功率和負載類型，合理配置過載保護裝置，并確保保護裝置能夠迅速響應，及時斷開電源，防止因過載而引起的設備損壞。還要配備故障檢測模塊，能夠?qū)崟r監控系統的運行狀態，發現異常情況并及時處理。

啟動曲線的選擇：軟啟動控制柜的啟動過程是通過調節電壓來實現的，而電壓的升高方式即為啟動曲線。不同的負載要求不同的啟動曲線，例如軟啟方式、線性啟動方式、恒轉矩啟動方式等。因此，在設計軟啟動控制柜時，需要根據實際需求選擇合適的啟動曲線，確保電動機啟動過程平穩高效。

軟啟動控制柜的應用領域

軟啟動控制柜廣泛應用于各行各業，尤其在大功率設備和機械設備的啟動過程中具有不可替代的作用。以下是軟啟動控制柜的幾大典型應用領域：

泵類設備：在水泵、油泵、化學泵等設備的啟動過程中，軟啟動控制柜能夠有效減少水泵的啟停沖擊，防止管道產生水錘效應。

風機設備：風機設備在啟動時會產生較大的電流沖擊，軟啟動技術能夠減少電網的負擔，保障風機的平穩啟動。

壓縮機：壓縮機作為高功率設備，在啟動過程中需要避免電流沖擊對系統的損害，軟啟動控制柜提供了良好的解決方案。

輸送帶系統：輸送帶設備在啟動時往往需要平穩過渡，軟啟動控制柜能夠根據負載變化調整啟動策略，確保系統運行穩定。

軟啟動控制柜的原理圖不僅是電氣控制系統中的核心設計之一，也是保證設備長期穩定運行的關鍵因素。在設計與應用過程中，通過合理選擇元件與優化控制方式，能夠使得設備的運行效率最大化，確保設備在長期使用中的安全性和穩定性。
